GPS

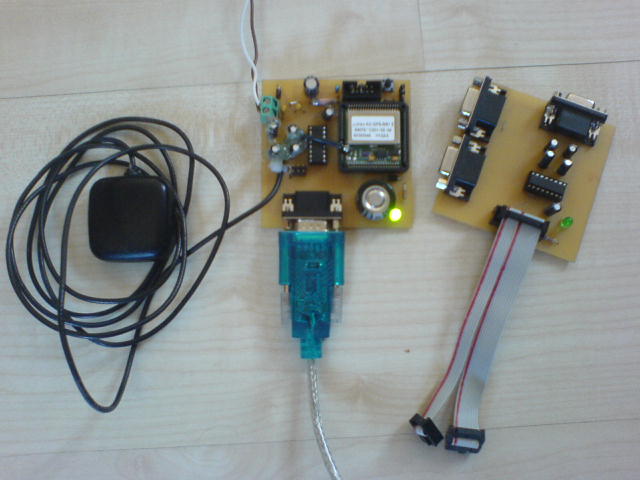

Bei Ebay ersteigerte ich für ein paar Euro das GPS-Modul MS1E von µ-blox. Zur Inbetriebnahme wird nur noch ein MAX3232 Levelconverter der den Spannungspegel des Moduls an die RS-232 des PCs anpasst, 3,3V Spannungsregler und eine Aktive GPS-Antenne benötigt. Die Schaltung steht grob im Datenblatt beschrieben. Zum Betrieb wird nur der Port0 benötigt die restlichen drei Schnittstellen(für Update, DGPS und SIRF ausgabe) legte ich auf eine zweite Platine um Platz zu sparen. Wenn die Zusatzplatine nicht eingesteckt ist muss PIN15 und 17 auf VCC gelegt werden, am besten gehts mit 2Jumpern im Wannenstecker. Die Antennenspannung sollte mit einenm LC-Glied gefiltert werden, dazu wird eine 2µH Spule zwischen Vant(Pin20) und VCC geschalten und ein 100nF Kondensator zwischen Vant und GND.

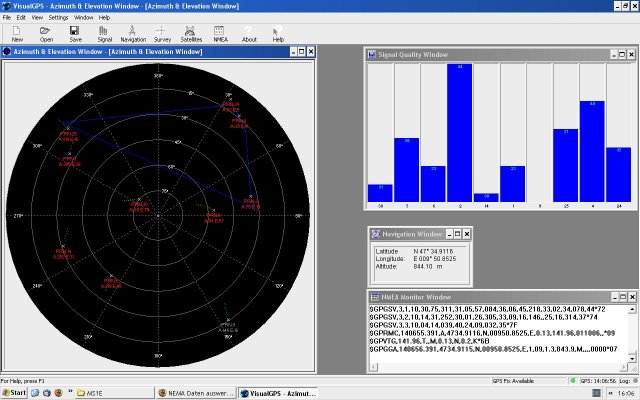

Der empfang funktioniert Super. Hatte bis zu 10 Satelliten empfangen, die Antenne lag dabei auf der Fensterbank.

Einen genauen Schaltplan werde ich demnächst noch Zeichnen und hier rein stellen.
